Bonjour et bienvenue !
Face à l’essor des véhicules électriques (VE), il devient crucial de mettre en place une infrastructure de recharge à la fois efficace et évolutive, afin d’assurer la satisfaction des clients et une gestion optimale de l’énergie. La Gestion Dynamique de la Charge (DLM) offre une solution efficace pour optimiser la distribution d’énergie, protéger le raccordement au réseau de votre site et éviter des mises à niveau coûteuses de l’infrastructure.
En répartissant intelligemment l’électricité disponible entre les bornes de recharge en temps réel, la DLM vous permet de tirer le meilleur parti de votre capacité électrique disponible, un avantage stratégique pour toute entreprise gérant plusieurs points de recharge.
Ce guide couvre :
- Vue d’ensemble de la gestion dynamique de la charge
- Comment configurer un groupe DLM sur la plateforme Virta
- Exemples pratiques de DLM en action
- Visualisation et exportation
- Limitations de la DLM de base
- Fonctionnalités avancées : DLM avec Preconnect
- Dépannage et support
Commençons.
1. Vue d’ensemble de la gestion dynamique de la charge

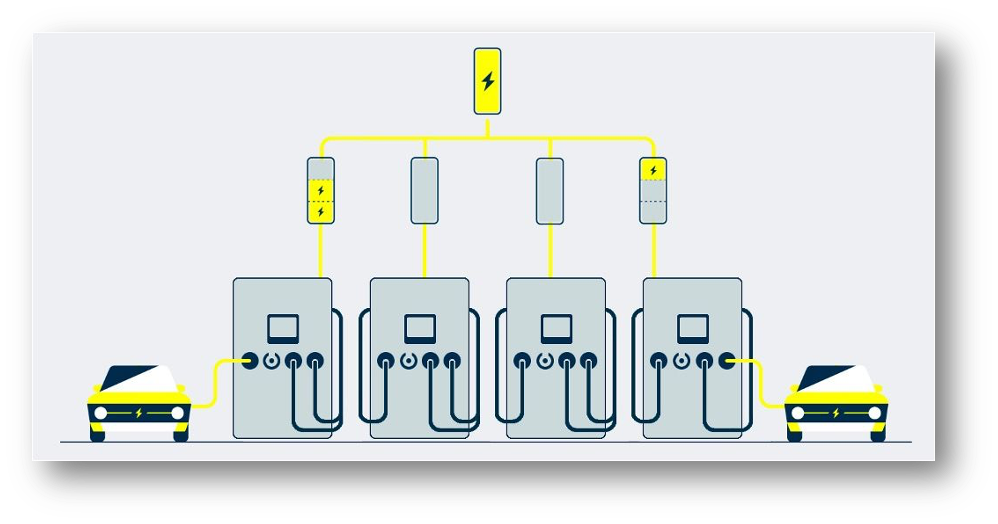

La Gestion Dynamique de la Charge (DLM) optimise les charges de recharge au sein d’un groupe d’équipements d’alimentation pour véhicules électriques (EVSE) afin d’éviter de dépasser la limite de raccordement au réseau. Elle répartit le courant disponible :
- Équitablement entre les chargeurs AC.
- Proportionnellement entre les chargeurs DC.
Ce processus est automatisé et basé sur le cloud, sans besoin de matériel supplémentaire sur site. Les seuls prérequis sont :
- Les bornes doivent être compatibles avec OCPP 1.6.
- L’intégration aux services énergétiques Virta doit être activée.
Le paramètre de contrôle principal est le courant maximum autorisé, qui définit la limite supérieure du courant total pouvant être distribué simultanément au sein d’un groupe.
2. Comment configurer un groupe DLM
Assurez-vous de disposer des rôles utilisateurs nécessaires pour modifier les services énergétiques. Pour plus d’informations sur les autorisations, veuillez consulter cet article.

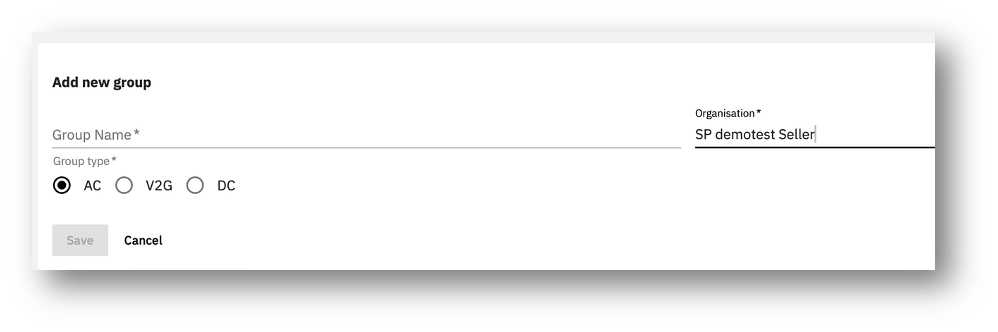

Étape 1 : Créer un groupe DLM
- Rendez-vous sur energy.virtaglobal.com.
- Accédez à l’onglet Gestion de la charge.
- Cliquez sur Groupes > Ajouter un nouveau groupe.
- Complétez les champs suivants :
- Sélectionnez l’organisation propriétaire des bornes.
- Nommez votre groupe.
- Choisissez le type de groupe (AC ou DC).
- Cliquez sur Enregistrer.
Étape 2 : Ajouter des EVSEs au groupe
- Dans la vue du groupe, faites défiler jusqu’à Connecter EVSE.
- Dans la liste des bornes disponibles :
- Cliquez sur Connecter pour les inclure.
- Pour supprimer une borne, allez dans EVSEs connectés et cliquez sur Déconnecter.
- Toutes les modifications sont enregistrées automatiquement.

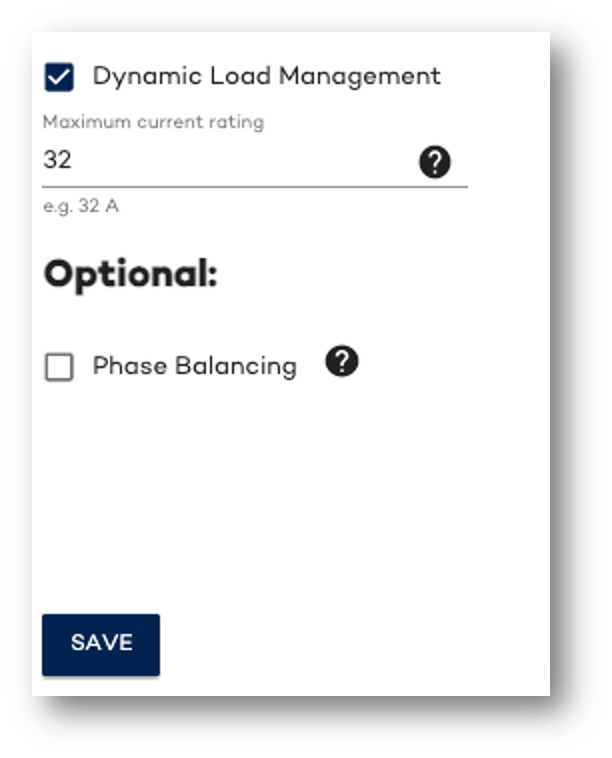

Étape 3 : Définir la limite DLM
- Remontez en haut de la page.
- Activez la gestion dynamique de la charge en cochant la case dédiée.
- Définissez le Courant Maximum Autorisé (A) pour le groupe.
- Cliquez sur Enregistrer, la DLM démarre immédiatement.
Votre groupe est désormais actif et visible dans la liste (triée par ordre alphabétique). La DLM peut être activée ou désactivée à tout moment via l’interface.

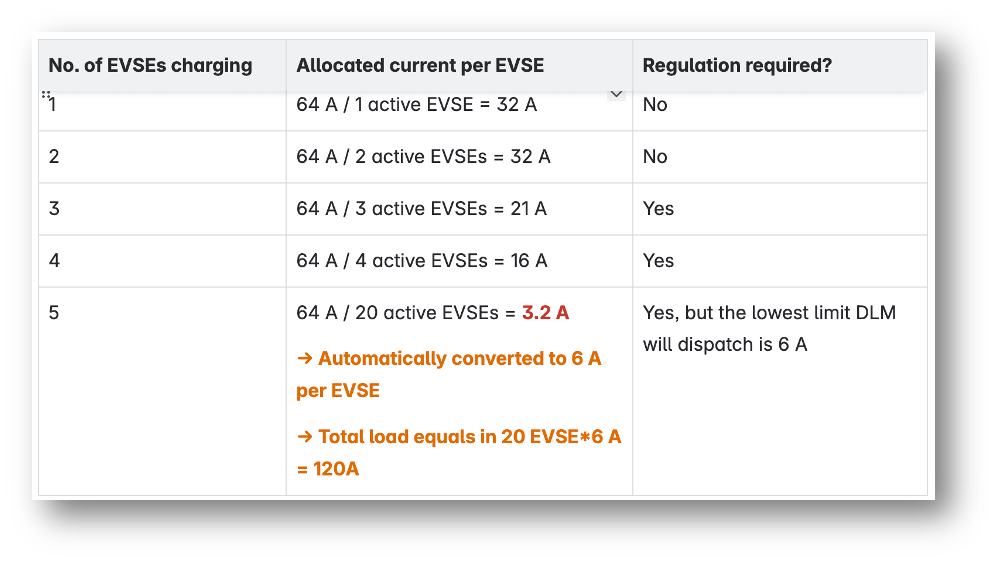

3. Exemple pratique : DLM de base pour bornes AC
Prenons un site avec trois bornes AC, chacune de 32 A (triphasé). Si la limite DLM du site est fixée à 64 A, la répartition sera la suivante :
| Nombre d’EVSEs actives | Courant attribué par EVSE | Régulation nécessaire ? |
|---|---|---|
| 1 | 64 A / 1 = 32 A | Non |
| 2 | 64 A / 2 = 32 A | Non |
| 3 | 64 A / 3 = 21 A | Oui |
| 4 | 64 A / 4 = 16 A | Oui |
| 20 | 6 A (minimum appliqué) | Oui |
Remarque : Lorsque de nombreuses bornes sont actives, la DLM garantit un minimum de 6 A par borne, même si le calcul mathématique donnerait un chiffre plus bas.

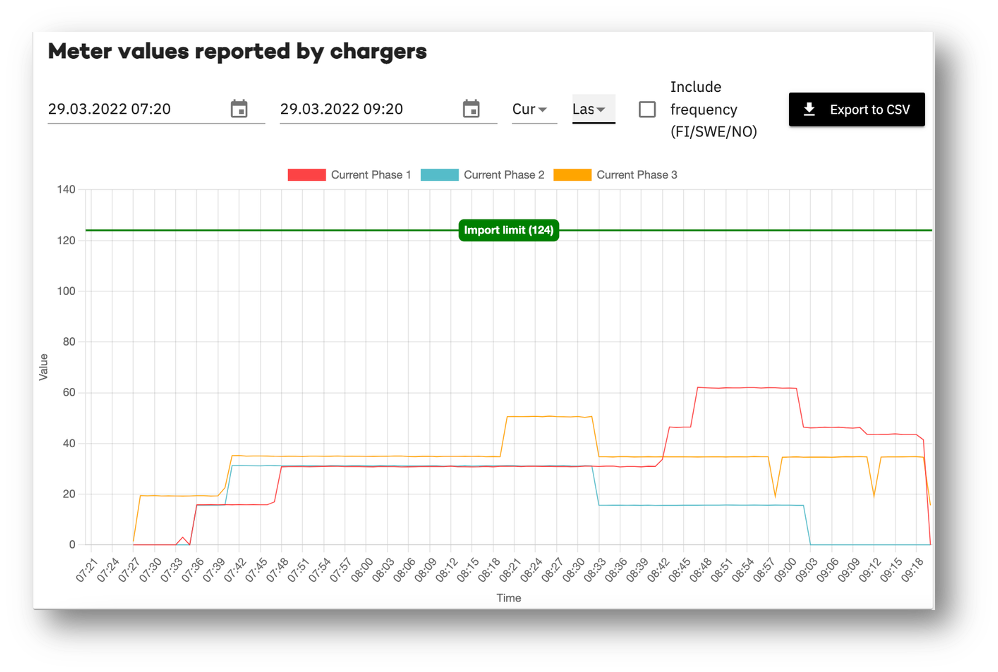

4. Visualisation et exportation des données
L’interface DLM comprend un tableau de bord graphique qui affiche :
- Les charges de recharge
- Les limites de courant maximum
- Les valeurs de mesure (si prises en charge par les EVSE)
À noter :
- Les données sont visualisées uniquement si les valeurs de mesure (current.import.L1/L2/L3 et power.active.import) sont transmises.
Les données de plus de 3 mois ne sont pas conservées ni exportables.
5. Limitations de la DLM de base
- Limite minimale de courant : Le courant minimum distribué par la DLM est de 6 A. Pour les installations triphasées, cela équivaut à ~4,1 kW (6 A × 230 V × 3).
- Bornes hors ligne : La DLM ne peut pas contrôler les EVSEs hors ligne. Ils poursuivent la recharge selon la dernière commande reçue.
- Contrôle monophasé : La DLM applique le même courant à toutes les phases ; elle ne gère pas les phases individuellement.
6. Fonctionnalité avancée : DLM avec Preconnect
La mise à niveau Preconnect introduit la file d'attente intelligente qui :
- Maintient une distribution équitable tant que le courant minimum peut être respecté.
- Donne la priorité aux EVSEs selon l’ordre d’arrivée.
- Suspend les sessions de recharge à faible priorité si le courant est insuffisant.
Exemple :
Si le courant disponible est de 11 A et que le minimum requis est de 8 A, une seule borne sera autorisée à recharger à la fois.
Cas d’usage personnalisé :
Sur un site avec des bornes de 32 A, fixer le courant minimum à 32 A active une logique FIFO (PEPS - premier arrivé, premier servi).
Cela garantit :
- Une puissance maximale par véhicule.
- Une rotation équitable et efficace.
7. Dépannage et assistance
Vérifications rapides
- Confirmez que la DLM est activée.
- Vérifiez que les EVSEs sont en ligne et compatibles OCPP 1.6.
- Assurez-vous que la station est certifiée Powered by Virta.
Consulter les journaux
- Vérifiez les journaux OCPP pour les configurations et les données de mesure.
Signaler un problème
Lorsque vous contactez le support, veuillez fournir :
- Une description détaillée du problème
- Les services/modules activés
- Toute modification récente de configuration
- Les journaux pertinents.
Contact : Veuillez soumettre une demande via le formulaire de support Energy by Virta.
C’est terminé !
Vous connaissez maintenant :
- La valeur ajoutée de la gestion dynamique pour maximiser la capacité de recharge
- Comment créer et gérer des groupes DLM via l’interface Virta
- Les avantages et limites des configurations DLM standard et avancées
- Comment Preconnect améliore les performances grâce à une file d’attente intelligente
- Comment résoudre les problèmes et demander de l’aide efficacement
La DLM est plus qu’une fonctionnalité technique : c’est un levier stratégique qui protège vos investissements et garantit une infrastructure de recharge évolutive et prête pour l’avenir.
