La gestion adaptative de la charge Virta (ALM) est une technologie puissante basée sur le cloud, conçue pour aider les propriétaires et exploitants d’infrastructures de recharge à optimiser la consommation d’énergie sur l’ensemble de leur site. Avec la hausse des coûts de l’énergie et la complexité croissante des charges sur les infrastructures, l’ALM garantit que vos bornes de recharge pour véhicules électriques (EVSE) fonctionnent en harmonie avec les autres systèmes électriques présents sur le site, vous permettant de :
- Éviter les pics de consommation coûteux et les surcharges du réseau
- Maximiser l’utilisation de la puissance disponible sans dépasser les limites
- Optimiser le retour sur investissement de votre infrastructure
- Réduire les risques de coupures et de pénalités du réseau
Que vous exploitiez une station de recharge multi-bornes, que vous gériez des installations commerciales à fortes demandes énergétiques ou que vous intégriez la recharge de véhicules électriques dans des marchés énergétiques, l’ALM vous offre un contrôle intelligent et en temps réel sur le comment et le quand de la recharge.
Ce guide vous présente les concepts clés et la mise en œuvre pratique de la gestion adaptative de la charge Virta. Nous aborderons les sujets suivants :
- Vue d’ensemble de Virta ALM
- Fonctionnement de Virta ALM
- Paramètres clés et étapes de configuration
- Comment l’ALM ajuste la recharge selon la puissance disponible du site
- Interaction avec les bornes de recharge (EVSE) et les compteurs d’énergie
- Fonctionnement de Preconnect et Smart Queuing
- Exemples concrets et limitations
- Suivi des données et fonctions d’export
- Accès utilisateur et permissions
Commençons :
Gestion adaptative de la charge Virta (ALM)

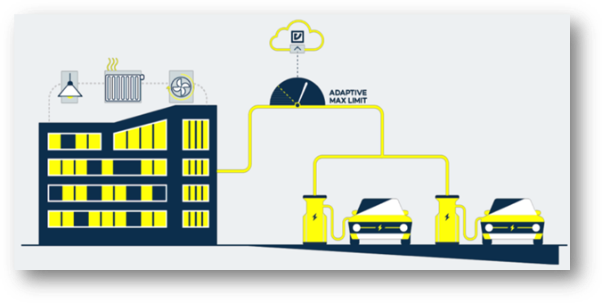

Virta ALM ajuste dynamiquement la puissance de recharge en fonction de la consommation énergétique globale de votre site. La gestion adaptative de la charge donne la priorité aux autres charges du site, telles que l’éclairage, le chauffage/climatisation (HVAC) ou les équipements industriels, par rapport à la recharge des véhicules électriques. Lorsque ces charges non liées à la recharge augmentent brusquement, ALM réduit automatiquement le courant de charge afin de rester dans les limites de sécurité. Une fois ces charges réduites, ALM rétablit la pleine capacité de recharge.
ALM est une solution basée sur le cloud, ce qui signifie qu’elle ne nécessite pas de liaison physique entre les bornes. Elle repose plutôt sur des données de mesure en temps réel issues d’un dispositif matériel installé sur site appelé Virta ALM Kit.
Fonctionnement d’ALM
Configuration initiale

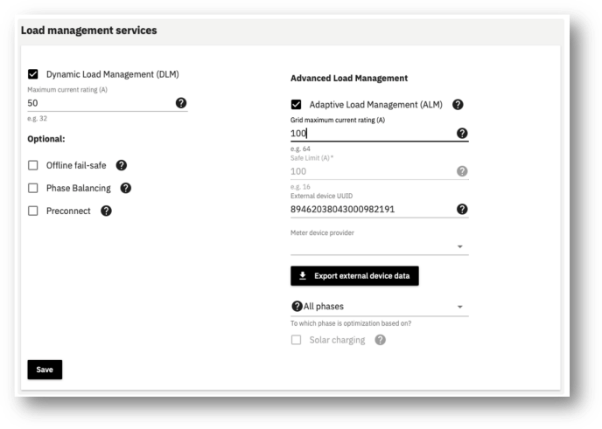

La configuration d’ALM est similaire à celle des groupes de gestion dynamique de la charge (DLM) de Virta. Le DLM doit être activé, car les deux systèmes partagent le paramètre « Intensité maximale autorisée ». ALM est activé via l’interface utilisateur, après quoi plusieurs paramètres spécifiques à ALM deviennent accessibles :
| Paramètre | Description |
Limite de sécurité |
Lorsque l’unité matérielle perd sa connexion Internet, ALM ne reçoit plus les données en temps réel du site. La limite de sécurité permet d’appliquer une limite statique temporaire au groupe jusqu’à ce que l’unité soit de nouveau connectée. |
| Phase de référence pour l’optimisation | L’optimisation peut être basée sur toutes les phases ou sur une phase unique sélectionnée. Si toutes les phases sont sélectionnées, l’optimisation se base sur la phase présentant la charge la plus élevée. |
| Intensité maximale autorisée | Intensité maximale que le groupe de bornes peut utiliser lorsqu’il y a suffisamment de capacité disponible. |
| Intensité maximale de connexion réseau | Capacité maximale du point de raccordement au réseau, à partir duquel les bornes et autres consommateurs tirent de l’énergie. Ce paramètre est essentiel pour calculer la puissance de recharge disponible. |
| UUID du dispositif externe | Identifiant de l’unité matérielle. Il est utilisé pour connecter l’unité au groupe de bornes. Cet UUID doit correspondre à l’ID indiqué sur le Virta Kit installé sur le site. |
| Fournisseur du compteur d’énergie | Dans ce menu déroulant, l’utilisateur sélectionne le fournisseur du compteur d’énergie. Pour Virta ALM, le fournisseur est Carlo Cavassi. Virta prend également en charge les compteurs ENEGIC via une intégration cloud-to-cloud distincte. Contactez le service commercial Virta pour plus d’informations. |
Une fois ces champs renseignés et enregistrés, ALM est activé immédiatement. Il peut être activé ou désactivé à tout moment via l’interface utilisateur.
Comment ALM fonctionne en pratique
Le Virta ALM Kit transmet des données en temps réel sur la consommation du site vers le cloud toutes les quelques secondes. Cela permet un recalibrage constant de la puissance disponible pour la recharge des véhicules électriques.
Conditions de compatibilité
- Les bornes de recharge (EVSE) doivent indiquer l’intensité par phase : Current.Import.L1, L2 et L3
- Le paramètre MeterValueSampleInterval doit être ≤ 60 secondes pour garantir une précision proche du temps réel
Lorsque les bornes communiquent de nouvelles valeurs de compteur, ALM recalcule la quantité de courant pouvant être utilisée en toute sécurité pour la recharge. Cette puissance disponible est ensuite répartie équitablement entre toutes les bornes en cours de recharge (définies par le statut OCPP « Chargement »).
Calcul de la capacité de recharge
À chaque réception d’un nouvel ensemble de valeurs :
- ALM évalue la charge actuelle du site
- Soustrait la consommation externe (non liée à la recharge)
- Répartit la puissance disponible entre les bornes actives
Délai de contrôle
En raison de la latence réseau, les modifications de la puissance de charge des bornes peuvent mettre 30 à 60 secondes à être visibles.
Le Virta ALM Kit : présentation du matériel
Le Virta ALM Kit est un ensemble matériel préconfiguré et prêt à l’emploi. Son installation sur site doit être effectuée par un technicien qualifié. Il comprend :
- Compteur d’énergie Carlo Cavassi : mesure la consommation en temps réel
- Passerelle Cloud Teltonika : communique avec le Virta Hub via 4G/3G/2G
- Transformateurs de courant (TC) : spécifiques au site, doivent être fournis par le client
Remarque :
Les composants ne doivent pas être remplacés par des modèles tiers.
Limitation d’ALM
Courant minimal (6A)
Par défaut, ALM n’attribuera pas moins de 6 A par borne, sauf si des fonctionnalités supplémentaires sont activées. La raison de la limite de 6 A est que certains modèles de bornes de recharge n'accepteront pas une valeur inférieure à 6 A. Pour les bornes triphasées, cela correspond à une puissance minimale de (6 A × (230 V × 3)) = 4140 W par borne, même si le courant total disponible est inférieur.
Cela peut entraîner un décalage entre la demande et la capacité réelle. Par exemple, 10 bornes peuvent exiger un total minimal de 60 A, alors que la capacité du groupe est inférieure.
Bornes hors ligne
Si une borne perd la connexion, elle continue à charger selon les dernières consignes reçues jusqu’à ce qu’elle soit reconnectée. ALM ne peut pas contrôler une borne hors ligne sauf si un TxProfile a été appliqué à l’avance.
Comprendre Virta Preconnect (fonctionnalité optionnelle)
Preconnect complète ALM en permettant :
- La recharge en dessous de 6 A si la borne le permet
- Une mise en file intelligente selon des priorités
Fonctionnement des priorités
- La priorité suit l’ordre d’arrivée (premier arrivé, premier servi)
- Les bornes avec une priorité plus élevée reçoivent la puissance disponible en premier
- Les bornes à priorité inférieure sont mises en pause si le courant minimal ne peut pas être fourni
Exemple :
Deux bornes sont actives, courant disponible = 11 A, courant minimal = 8 A :
- La première borne reçoit 8 A
- La seconde est mise en pause (ne peut pas recevoir le courant minimal)
Ce système garantit une utilisation efficace de la puissance tout en respectant les attentes de recharge des clients.
Visualisation et exportation des données ALM
Une fois ALM activé, deux graphiques principaux sont visibles sur le tableau de bord :
- Les valeurs de compteur rapportées par les bornes EVSE
- Les données de mesure globales du site
Règles d’agrégation des données
| Durée d’analyse | Intervalle de points de données |
| > 48 heures | Toutes les 1 minute |
| 3–7 jours | Toutes les 5 minutes |
| 7–14 jours | Toutes les 10 minutes |
| 14–21 jours | Toutes les 15 minutes |
| 1 mois | Toutes les 30 minutes |
| 1–2 mois | Toutes les 45 minutes |
| 3 mois | Toutes les 60 minutes |
Les données peuvent être exportées via le bouton Exporter en CSV. L’export contient des données agrégées à 1 minute, quel que soit l’intervalle sélectionné.
Remarque :
Les données de plus de 3 mois ne sont pas conservées et ne peuvent pas être exportées.
Accès et permissions
Pour utiliser les fonctionnalités ALM :
- L’utilisateur du Hub doit disposer de la permission energy_load_alm
- Le rôle utilisateur doit être « V2G DLM » (attribué par le support Virta)
Exemple pratique : ALM en action
Supposons que votre site dispose de :
- Bornes triphasées (3 × 16 A)
- Capacité réseau : 64 A
- Charges externes (HVAC, éclairage) atteignant un pic de 32 A
Scénarios :
| Bornes actives | Charge externe | Puissance disponible | Répartition par borne |
| 3 | 0 A | 64 A | 21 A chacune |
| 4 | 16 A | 48 A | 12 A chacune |
| 4 | 32 A | 32 A | 8 A chacune |
| 8 | 32 A | 32 A | 4 A (ajusté à 6 A) |
Lorsque la demande dépasse la capacité, ALM ajuste automatiquement pour préserver l’intégrité du site.
Et voilà !
Avec la gestion adaptative de la charge Virta, vous avez désormais les outils pour :
- Configurer des systèmes de recharge intelligents et dynamiques
- Maintenir la stabilité du réseau tout en développant l’infrastructure VE
- Optimiser les opérations de recharge selon les données en temps réel
- Activer des fonctions avancées comme Preconnect pour la mise en file intelligente
- Exporter et analyser les tendances de recharge et de consommation
En déployant ALM, vous ne vous contentez pas de gérer la puissance, vous mettez en place des services de recharge plus intelligents, plus résilients et centrés sur l’utilisateur.⚡
