Virran mukautuva kuormanhallinta (ALM) on tehokasta, pilvipohjainen teknologiaa, joka on suunniteltu tukemaan latausinfran omistajia sekä toimijoita energiankäytön optimoinnissa koko toimialueella. Energiakustannusten kasvaessa ja infrastruktuurin kuormituksen monimutkaistuessa ALM takaa, että latauslaitteisto toimii saumattomasti yhteen muiden toimialueen sähköjärjestelmien kanssa, jotta voit:
- välttyä kalliilta kulutuspiikeiltä ja sähköverkon ylikuormitukselta
- maksimoida energian käyttö liittymän kapasiteettiä ylittämättä
- optimoida infrastruktuurisijoituksen tuottoa
- alentaa seisonnan ja verkkosakkojen riskiä.
Hoidatpa sitten usean laturin latausasemaa, energiakulutukseltaan haastavia toimitiloja tai sähköajoneuvojen latauspisteiden integrointia sähkömarkkinoihin, ALM tarjoaa sinulle reaaliaikaisen ja älykkään tavan hallita latausta.
Tässä oppaassa esittelemme Virran mukautuvan kuormanhallinnan peruskäsitteet sekä käytännön toiminnan. Käsittelemme:
- yleiskatsauksen Virta ALM:ään
- Virta ALM:n toiminnan
- keskeisimmät muuttujat ja asentamisen
- miten ALM suhteuttaa latausta koko alueen energiankulutukseen
- ALM:n vuorovaikutuksen latureiden ja energiamittareiden kanssa
- Preconnectin ja älykkään jonottamisen
- tosielämän esimerkkejä sekä rajoitteita
- tiedonhallintaa sekä siirto-ominaisuuksia
- käyttäjänhallinnan sekä luvat
Aloitetaanpa!
Virta mukautuva kuormanhallinta (ALM)

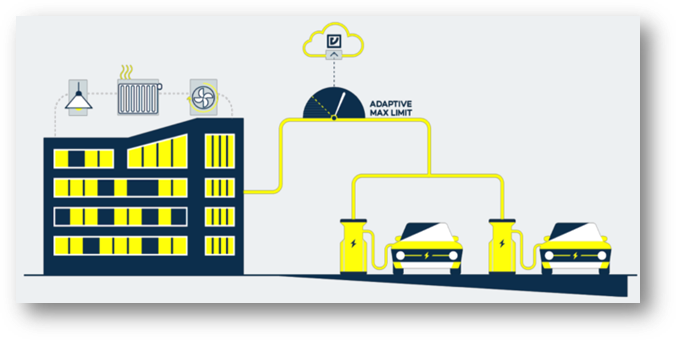

Virta ALM säätää lataustehoa dynaamisesti perustuen toimialueesi energian kokonaiskulutukseen. ALM priorisoi alueen muun kuormituksen, kuten valaistuksen, LVI:n ja koneiston, ajoneuvojen latauksen edelle. Kun lataukseen liittymätön kuormitus nousee, ALM vähentää automaattisesti lataustehoja turvarajojen noudattamiseksi. Kun muu kuormitus laskee, ALM palauttaa latauksen täydelle teholle.
ALM on pilvipohjainen ratkaisu, eli latureiden välille ei tarvita fyysistä yhteyttä. Sen sijaan se käyttää reaaliaikaista mittausdataa alueelle asennettavasta laitteistosta, Virta ALM-sarjasta.
Virta ALM:n toiminta
Alkuasetukset

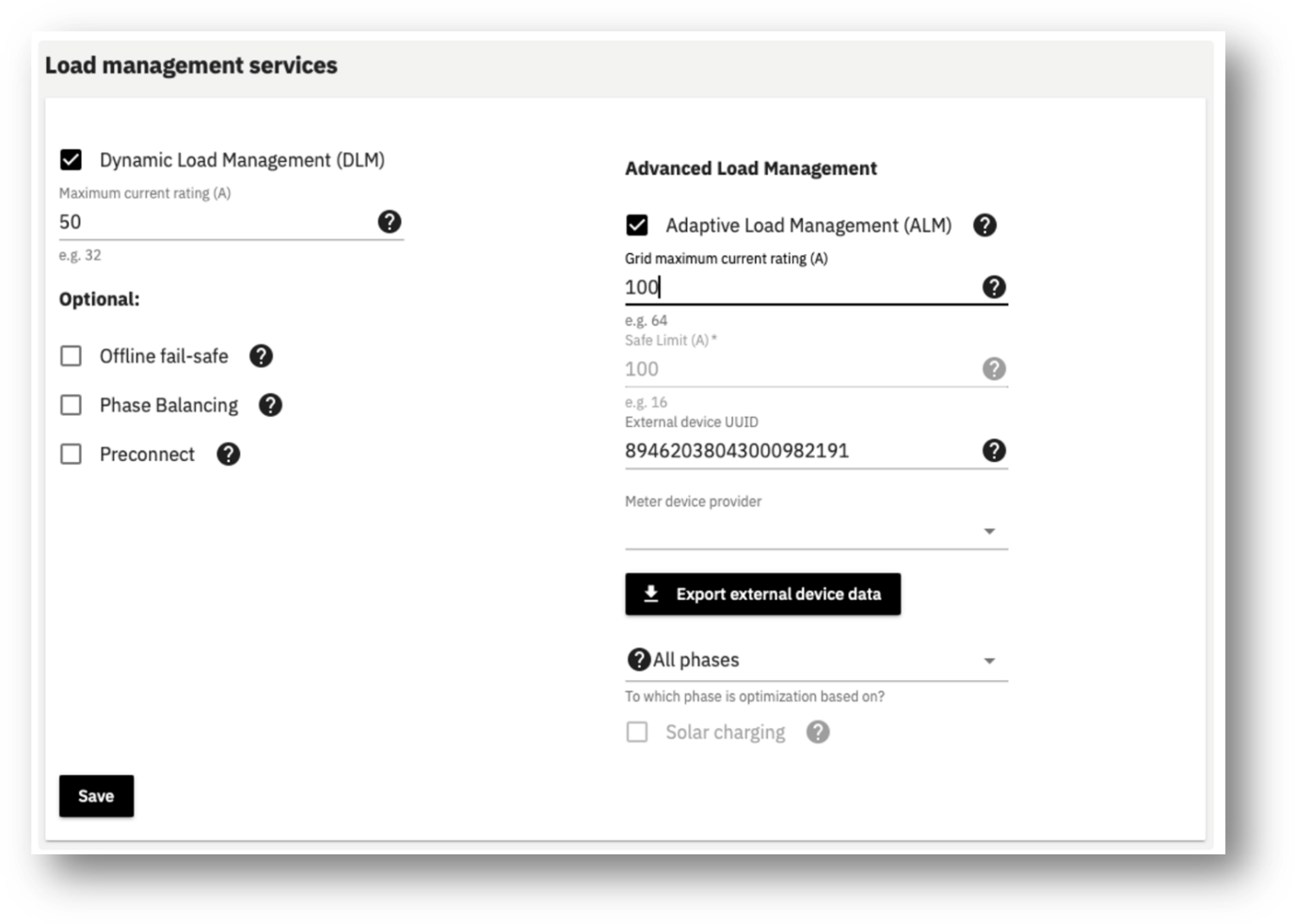

ALM asentaminen muistuttaa Virran dynaamisen kuormanhallintaryhmien (DLM) määrittelyä. DLM:n tulee olla aktiivisena, sillä molemmat ominaisuudet käyttävät ”maksimivirtaluokituksen” muuttujaa. ALM otetaan käyttöön käyttöliittymästä, jonka jälkeen useita ALM-kohtaisia asetuksia voi muokata tarpeen mukaan:
| Muuttuja | Kuvaus |
|
Turvaraja |
Kun laitteisto menettää verkkoyhteyden, ALM ei enää saa reaaliaikaista dataa Virta ALM mittauslaitteelta. Turvaraja rajaa ryhmän virrankäytön staattiseen arvoon väliaikaisesti, kunnes laitteiston verkkoyhteys palautuu. |
| Optimisoinnin perusta | Optimisointi voi perustua joko kaikkiin tai yhteen tiettyyn vaiheeseen. Jos kaikki vaiheet valitaan, optimisointi perustuu korkeimman kuormituksen vaiheeseen. |
| Maksimivirtaluokitus | Maksimivirta, jonka laturiryhmä voi käyttää, kun latauskapasiteettia on riittävästi. |
| Liittymispisteen maksimivirtaluokitus | Latureiden ja muiden kuluttajien virtalähteenä olevan liittymispisteen maksimivirtaluokitus on tärkeä muuttuja saatavilla olevan lataustehon laskemiseksi. |
| Ulkoisen laitteen UUID-tunnus | Laitteistoyksikön tunnus. Tämän avulla laitteisto liitetään laturiryhmään. UUID-tunnuksen on vastattava toimialueelle asennetun Virta ALM --mittauslaitteiston tunnusta. |
| Mittauslaitteen toimittaja | Käyttäjä valitsee tästä pudotusvalikosta energiamittarin toimittajan. Virta ALM:n toimittaja on Carlo Cavassi. Lisäksi Virta tukee Perificin ENEGICin energiamittareita erillisen pilvi-integraation kautta. Jos haluat lisätietoja, ota yhteyttä Virran myyntitiimiin. |
Kun kentät on täytetty ja tallennettu, ALM käynnistyy välittömästi. Sen voi ottaa käyttöön ja pois käytöstä milloin tahansa käyttöliittymästä.
ALM käytännön toiminta
ALM-sarja lähettää reaaliaikaista toimialueen kulutusdataa pilveen muutaman sekunnin välein. Tämä mahdollistaa jatkuvan lataukseen saatavilla olevan virran vakauttamisen.
Yhteensopivuusvaatimukset
- Ajoneuvolatureiden (EVSE) tulee ilmoittaa vaihekohtainen virrankulutus: Current.Import.L1, L2 ja L3
- MeterValueSampleIntervalin tulee olla ≤ 60 sekuntia reaaliaikaisen tarkkuuden varmistamiseksi
Kun laturien mittariarvot päivittyvät, ALM laskee uudelleen, kuinka paljon virtaa voi turvallisesti käyttää lataamiseen. ALM jakaa tasaisesti saatavilla olevan tehon kaikkiin aktiivisiin latausasemiin (näkyy OCPP-tilana ”lataus”).
Latauskapasiteetin laskenta
Kun uudet mittariarvot saadaan, ALM:
- arvioi ajankohtaisen toimialueen kuormituksen
- vähentää ulkoisen (ei-lataukseen liittyvän) kulutuksen
- jakaa saatavilla olevan virran aktiivisten laturien kesken.
Hallinnan viive
Verkkoviiveen vuoksi laturien tehonkulutusmuutoksien huomiointi voi viedä 30–60 sekuntia.
Virta ALM-sarja: Laitteiston yleiskatsaus
ALM-sarja on esimääritelty käyttövalmis laitteistopaketti. Pätevän asentajan on asennettava laitteisto toimialueelle. Sarja sisältää:
- Carlo Cavassi -energiamittarin: Mittaa reaaliaikaista energiankulutusta
- Teltonika-pilviyhdyskäytävä: Siirtää tietoa Virta Hubista 4G/3G/2G-yhteyksillä
- Virtamuuntajat (CTs): Asiakkaan tulee huolehtia toimialuekohtaisista virtamuuntajista
Huom: Huomioithan, ettei osia saa korvata kolmannen osapuolen tuotteilla.
ALM:n rajoitukset
Vähimmäisvirta (6A)
ALM jakaa vähintään kuusi ampeeria virtaa laturia kohden ilman lisäominaisuuksia. Vähimmäisvirran rajoitus johtuu siitä, että jotkin latausasemat vaativat vähintään 6A:n edestä virtaa. Kolmivaiheisessa latauksessa tästä tarkoittaa yhteensä vähintään 4140 W:n (6 A x (230 V x 3)) ulostulovirtaa laturia kohden, vaikka ryhmän saatavilla olevan virran määrä olisi matalampi.
Tästä voi aiheutua epätasapainoa, jossa esimerkiksi kymmenen laturia vaatii vähintään 60 ampeeria virtaa, vaikka ryhmän saatavilla oleva kapasiteetti olisi matalampi.
Yhteydettömät laturit
Jos laturi menettää yhteytensä järjestelmään, se jatkaa latausta viimeisimmän käskyn mukaisesti, kunnes yhteys muodostetaan uudelleen. ALM ei pysty hallinnoimaan yhteydettömiä laitteita, ellei TxProfile ole käytössä.
Virta Preconnectin ymmärtäminen (lisävaruste)
Preconnect tehostaa ALMia mahdollistamalla:
- alle kuuden ampeerin latauksen sopivassa tilanteessa
- älykkään jonotuksen prioriteettiluokituksen perusteella
Näin priorisointi toimii
- Prioriteetti perustuu ensin sisään, ensin ulos -periaatteeseen
- Korkeamman prioriteetin laturit saavat ensin käyttöönsä vapaan virran
- Matalan prioriteetin laturit pysäytetään, jos minimivirransyöttöä ei saavuteta
Esimerkki: Jos kaksi laturia on aktiivisena ja saatavilla on 11 ampeeria virtaa, mutta minimivirraksi on määritetty kahdeksan ampeeria:
- Ensimmäinen laturi saa kahdeksan ampeeria käytettäväkseen
- Toinen laturi pysäytetään (ei saavuta minimivirransyöttöä)
Tämä lähestymistapa takaa tehokkaan virrankäytön ja mukailee asiakkaiden lataukseen liittyviä ennakko-odotuksia.
ALM-datan visualisointi ja siirto
Kun ALM on aktiivinen, näet graafisella kojelaudalla kaksi avainkaaviota:
- Latureiden raportoimat mittariarvot
- Toimialueen mittalaitteiden tiedot
Säännöt tietojen koostamiseen
| Aikajänne | Datapisteiden keruu |
| > 48 tuntia | Minuutin välein |
| 3–7 päivää | Viiden minuutin välein |
| 7–14 päivää | Kymmenen minuutin välein |
| 14–21 päivää | Viidentoista minuutin välein |
| Kuukausi | 30 minuutin välein |
| 1–2 kuukautta | 45 minuutin välein |
| 3 kuukautta | 60 minuutin välein |
Voit siirtää datan ulos järjestelmästä käyttämällä ”Export to CSV” -painiketta. Siirtoon kuuluu minuutin kooste tiedoista valitusta aikajänteestä riippumatta.
Huom: Huomioithan, ettei yli kolme kuukautta vanhaa dataa tallenneta, eikä sitä voi siirtää.
Pääsy ja luvat
Kaikkien ALM-ominaisuuksien käyttämiseksi:
-
Hub-käyttäjät tarvitsevat seuraava oikeudet:
Energia
Energia: Yhteenveto
Kuormanhallinnat
Mukautuva kuormanhallinta (ALM)
-
Käyttäjäroolin tulee olla jokin seuraavista:
Ylläpitäjä
Teknikko
Käytännön esimerkki: ALM:n toimintaa
Ajatellaan, että toimialueellasi on:
- Kolmivaiheisia latureita (3×16 A)
- 64 ampeerin verkkokapasiteetti
- Enintään 32 ampeerin ulkoinen kuormitus (LVI, valaistus)
Tilanteet:
| Aktiiviset laturit | Muu kuormitus | Vapaa latauskapasiteetti | Lataus per laturi |
| 3 | 0 A | 64 A | 21 A per laturi |
| 4 | 16 A | 48 A | 12 A per laturi |
| 4 | 32 A | 32 A | 8 A per laturi |
| 8 | 32 A | 32 A | 4 A (säädetään 6 A) |
Kun kysyntä ylittää kapasiteetin, ALM säätää automaattisesti kulutusta toimialueen turvaamiseksi.
Siinä kaikki!Virran mukautuvan kuormanhallinnan avulla voit nyt:
- määritellä älykkäitä ja dynaamisia latausjärjestelmiä
- ylläpitää verkon vakautta ja samalla laajentaa sähköajoneuvoinfraa
- optimoida lataustoimintoja reaaliaikaisen toimialuetiedon pohjalta
- implementoida tulevaisuuden ominaisuuksia, kuten älykkään jonotuksen mahdollistavaa Preconnectia
- siirtää ja analysoida latausta sekä energiatrendejä tehokkaasti
Käyttämällä ALMia et pelkästään hallinnoi virtaa, vaan mahdollistat älykkäämmät, vankemmat ja asiakaskeskeiset sähköajoneuvojen latauspalvelut.⚡
