Tämä tukitieto koskee Ruuhkahallinnan palvelua, jota käytetään seuraavan käyttöliittymän kautta: https://energy.virtaglobal.com/.

Ruuhkahallinta on yksi Virran älykkään energianhallinnan ratkaisuista. Ruuhkahallinnan avulla on mahdollista luoda sääntöjä, jotka ohjaavat EVSE-laitteiden tehoa tiettynä vuorokauden aikana. Ruuhkahallinta mahdollistaa laajan EVSE-verkoston keskitetyn hallinnan, jolloin samat rajoitukset voidaan soveltaa useisiin latauspaikkoihin sijainnista riippumatta.

Ruuhkahallinta tarjoaa seuraavat edut asiakkaille, jotka haluavat optimoida EVSE-laitteiden energiankulutusta verkon kapasiteettirajoitusten ja sähköntuotannon perusteella:

• Sähkökustannusten alentaminen: Säätelemällä energiankulutusta huippuaikoina Ruuhkahallinta auttaa alentamaan sähkölaskua. Asiakkaat voivat säästää jopa 10 % sähkökustannuksista kuukaudessa.
• Verkkorajoitusten noudattaminen: Ruuhkahallinta mahdollistaa tehonkulutuksen helpon säädön verkon rajoitusten mukaisesti, jotka edellyttävät tehonsäätöä tietyinä aikoina.
• Uusiutuvan energian tukeminen: Säätämällä EV-laturin tehonkulutusta uusiutuvan energian saatavuuden mukaan voidaan lisätä uusiutuvan energian käyttöä.
• Energian kysynnän hallinta: Ruuhkahallinta ehkäisee verkon ruuhkautumista ja varmistaa riittävän lataustehon liitetyille sähköautoille ajoittamalla lataustapahtumat energian tuotannon ollessa korkealla.
• Tulonlisäys: Verkon ruuhkautumisen poistaminen mahdollistaa useampien latauspisteiden asentamisen, mikä lisää tuloja ilman lisäkuormitusta sähköverkkoon.

Mitä tässä artikkelissa käsitellään

Miten se toimii?

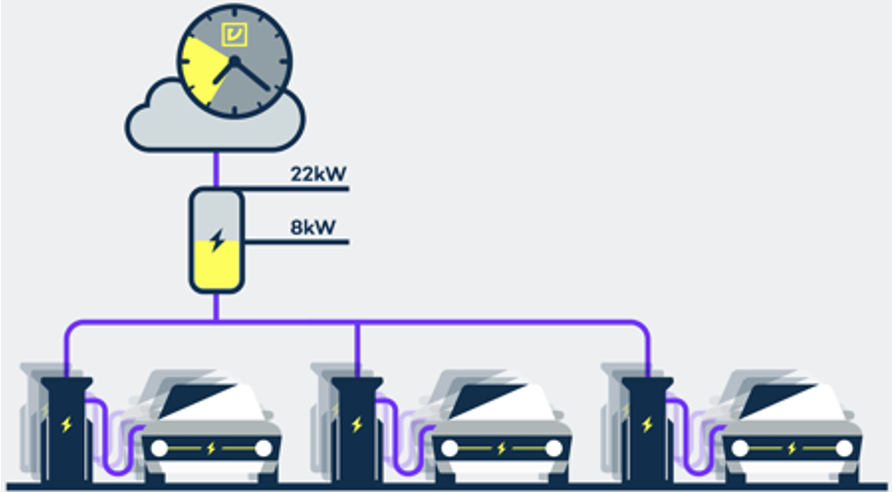

Ruuhkahallinta perustuu joukkoon "sääntöjä", jotka sovelletaan tiettyihin EVSE-ryhmiin. Erilaiset tapahtumatyypit ja lataustilat yhdistyvät näiden sääntöjen muodostamiseksi.

Tapahtumatyyppi määrittää, milloin sääntöä sovelletaan. Vaihtoehtoina ovat: Kerran, Päivittäin ja Viikoittain. Lataustila määrittää EVSE-laitteille toimitettavan tehon määrän. Yhdelle päivälle voi asettaa rajattomasti tapahtumia.

On syytä huomata, että vaikka Ruuhkahallinta on yhteensopiva sekä AC- että DC-latureiden kanssa, ydintoiminnot vaihtelevat lataustyypin mukaan. Alla oleva taulukko kuvaa saatavilla olevia lataustiloja AC EVSE-laitteille.

Lataustilojen selitys

Tila	Kuvaus
Tavoiteteho	Käyttäjä voi määrittää EVSE:n tavoitetehon. Käytettävät yksiköt: kW. Taustajärjestelmä muuntaa ensin maksimitehon virraksi AC-latureille (koska useimpiin AC-latureihin voidaan vaikuttaa vain sähkövirran yksiköillä), ja sitten, aseman ominaisuuksista riippuen, käytettävissä oleva latausvirta välitetään EVSE-laitteille joko change-configuration- tai set-charging-profile -pyyntöjen avulla. Lisätietoja EVSE-laitteiden tehotasojen säätämisestä löytyy kohdasta Rajoitukset.
Minimiteho	EVSE-laitteet asetetaan minimiteholle. Virta Hubissa minimiteho vastaa 6A vaihetta kohden. Tämä johtuu siitä, että monilla sähköautoilla on kynnysarvot, joiden alapuolella ne saattavat lopettaa latauksen liian alhaisen virran vuoksi (lisätietoja saat PWM-signaalista). Useimmissa tapauksissa tämä kynnysarvo on alle 6A.Esimerkkejä eri asennusten tehotasosta: 1-vaiheiset EVSE:t: 6A*230V = 1380W 3-vaiheiset EVSE:t: 6A*230V*3 = 4140W
Paikallinen ohjaus	Ruuhkahallinta ei enää ohjaa lataustapahtumia. Lataus jatkuu viimeisimmän CM-pyynnön mukaisesti, kunnes jokin muu palvelu antaa EVSE:lle uudet ohjeet. Tärkeää on, että CM ei enää lähetä säätöjä EVSE:lle.

Kun säännöt on luotu, ne liitetään EVSE-laitteisiin yhdistämällä ne tiettyyn ryhmään tai ryhmiin. Sääntöjoukkoon voi liittää rajattomasti ryhmiä. Vaikka EVSE:t yhdistetään sääntöihin ryhmän kautta, säännöt vaikuttavat suoraan yksittäisiin EVSE-laitteisiin. Esimerkiksi sääntö "klo 15 alkaen latausteho rajoitetaan 5 kW:iin" tarkoittaa, että kukin EVSE voi käyttää enintään 5 kW tehoa.

Sääntöjen uudelleenkäytön logiikka

Ruuhkahallinnan logiikka sisältää turvamekanismin tilanteisiin, joissa EVSE hylkää alkuperäiset pyynnöt tai menee offline-tilaan ennen uuden tapahtuman aktivoitumista. Tällä hetkellä aktiivinen tapahtuma lähetetään uudelleen EVSE:lle 60 sekunnin välein. Tarpeettomien tietoliikennepyyntöjen estämiseksi lähetyksiä rajoitetaan. Käytännössä, jos viimeisin pyyntö vastaa nykyistä tapahtumaa, ei lisätoimia tehdä.

Uusien tapahtumien soveltamisessa EVSE:ille voi olla muutaman minuutin viive, joka riippuu valvontasyklistä ja verkkoyhteyden laadusta.

Payloadit

Viestit virran säätämiseen

OLETUS:

Koska Ruuhkahallinta ei ole sidoksissa tiettyyn lataustapahtumaan (kuka & mitä olet), vaan latauksen ajoitukseen, taustajärjestelmä käyttää älykästä latausprofiilia nimeltä TxProfile ohjaamaan sähkövirtaa ja tehotasoja. TxProfile on voimassa, kunnes se joko 1) poistetaan clear charging profile -pyynnöllä, 2) korvataan pysyvästi toisella TxDefaultProfilella tai 3) ohitetaan tilapäisesti toisella TxProfile-profiililla. Lisätietoja edellisistä viesteistä löytyy OCPP 1.6 -protokollasta.

ASEMAT, JOISSA ON VANHAT INTEGRAATIOT:

Asemoille, joita ei ole testattu älykkäiden latausprofiilien kanssa tai jotka eivät tue niitä, käytämme change-configuration-pyyntöä yhdistettynä valmistajakohtaisiin avaimiin virran säätämiseksi.

Yksiköt

AC-asemilla käytämme aina sähkövirran yksiköitä, koska monet AC-asemat eivät tue tehon säätöä.

Rajoitukset

Vähimmäisvirta/teho

Vaikka Ruuhkahallinta sallii lataustehon säädön, taustajärjestelmä muuntaa tehon aina virraksi AC-latureille, koska useimpia AC-latureita ei voi ohjata tehoyksiköillä. Muunnoksissa taustajärjestelmä noudattaa seuraavaa logiikkaa: palvelu ei anna virta-arvoa alle 6A.

Siksi latausvirtaa/tehoa ei voi asettaa alle tämän arvon. Koska nykyinen OCPP-toteutus ei salli yksittäisten vaiheiden ohjausta, kuorma jaetaan tasaisesti kaikille vaiheille. Minimiteho eroaa kuitenkin 1-vaiheisten ja 3-vaiheisten asemien välillä seuraavasti:

Yhteenvetona: kaikki alle 6A arvot säädetään automaattisesti 6A:ksi taustajärjestelmän toimesta. Lisäksi Ruuhkahallinta ei tue lataustapahtumien tauottamista tai keskeyttämistä.

Muunnoslogiikan vaikutus tehon tuottoon

• Vaikutus tehon tuottoon:
  • 3-vaiheisessa lataustapahtumassa/asemassa minimiteho lasketaan kaavalla 6 ampeeria kertaa 230 volttia kertaa 3, mikä on 4140 wattia.
  • 1-vaiheisessa lataustapahtumassa/asemassa se on 6 ampeeria kertaa 230 volttia, eli 1380 wattia.
• Yhtenäinen vaihekuorma: Maksimivirta kohdistetaan kaikkiin vaiheisiin, koska monissa latureissa ei voi ohjata yksittäisiä vaiheita.
• Rajoitukset tehon säätöön:
  • Kun asetetaan tehoraja, esimerkiksi 8 kW, järjestelmä muuntaa sen ensin virta-arvoksi olettaen 3-vaiheisen 230V-järjestelmän. Esimerkiksi 8 kW vastaa noin 11,6 ampeeria 3-vaiheisessa järjestelmässä.
  • 1-vaiheisissa järjestelmissä tämä muunnos johtaa pienempään todelliseen tehoon kuin tarkoitettu. Edellä mainittu muunnos tarkoittaa, että 11,6 ampeeria 1-vaiheisessa järjestelmässä on noin 2668 wattia eli 2,7 kW, ei täyttä 8 kW.
• Tärkeimmät kohdat:
  • Minimivirta säädetään aina 6 ampeeriin.
  • Minimiteho vaihtelee 1- ja 3-vaiheisissa asennuksissa.
  • Tehorajat muunnetaan virraksi olettaen 3-vaiheinen järjestelmä, mikä vaikuttaa 1-vaiheisten järjestelmien todelliseen tehoon.
  • Järjestelmä ei tauota tai keskeytä latausta.

Offline-tilassa olevat EVSE:t

Koska Ruuhkahallinta on pilvipohjainen ratkaisu, offline-tilassa olevia EVSE-laitteita ei voi ohjata. Jos EVSE menettää internet-yhteytensä, se jatkaa latausta viimeisimmän hyväksymänsä pyynnön mukaisesti ennen yhteyden katkeamista. CM jatkaa lataustapahtuman aktiivista ohjausta, kun EVSE muodostaa uudelleen online-yhteyden ja alkaa raportoida OCPP-tilamuutoksia taustajärjestelmälle.

Vaatimukset ja yhteensopivuus

Käytännön esimerkki Ruuhkahallinnasta toiminnassa

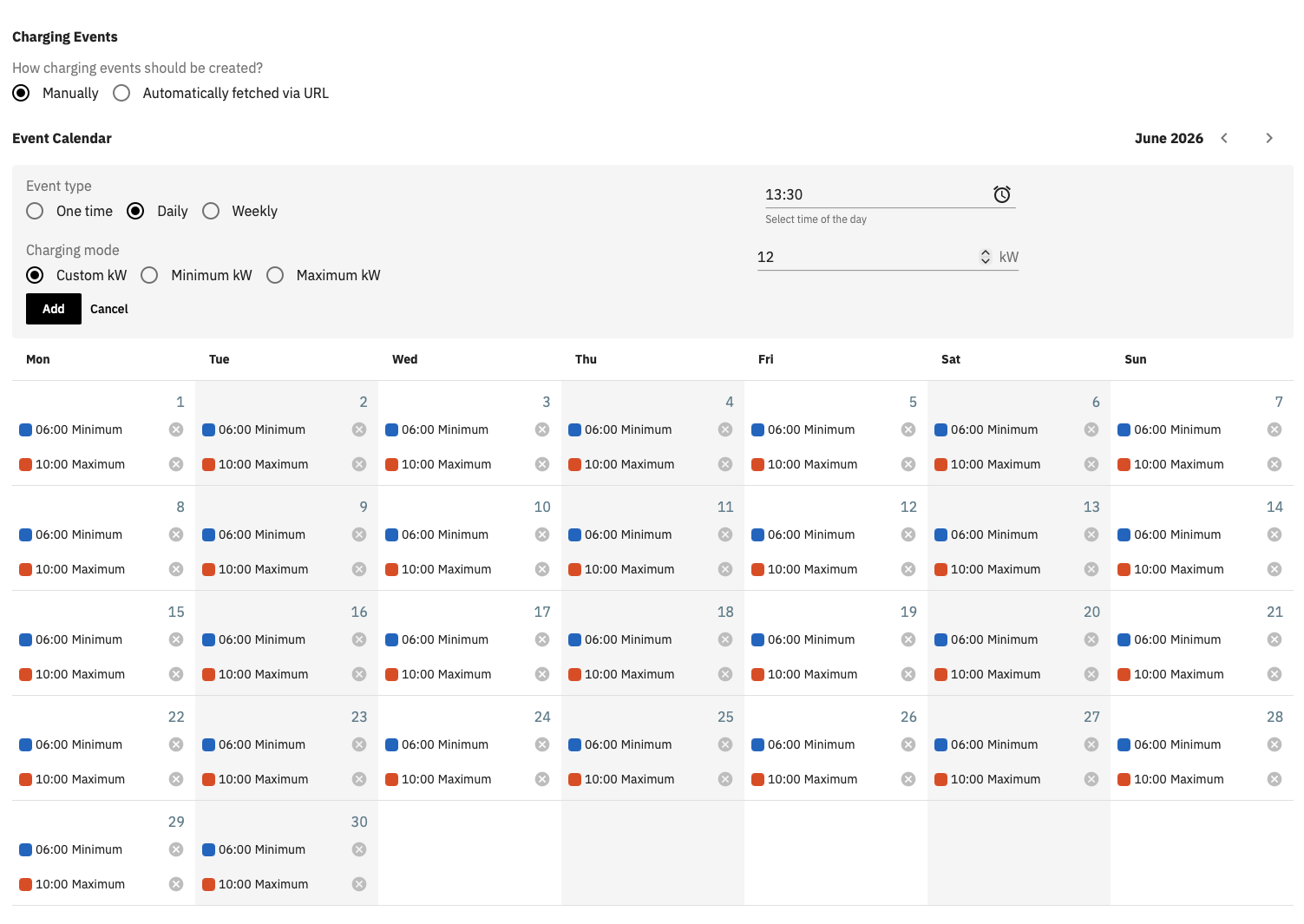

Säännöt luodaan kalenterityökalulla, kuten alla olevasta kuvakaappauksesta näkyy:

Tässä esimerkissä säännöt sovelletaan jokaiseen EVSE-laitteeseen, joka on liitetty tähän sääntöön ryhmän kautta. Ensin EVSE:t ryhmitellään, ja sitten ryhmä liitetään sääntöön.

Kun sääntö aktivoituu, se lähettää vastaavan payload-viestin jokaiselle EVSE:lle, tarkoituksenaan säätää niiden virta-arvoa säädön mukaisesti. Voit seurata EVSE-laitteiden reaktioita Ruuhkahallintaan tarkastelemalla OCPP-lokeja tai EnergyUI:n mittariarvoista luomia kaavioita. Jälkimmäinen menetelmä tarjoaa tehokkaamman tavan analysoida EVSE:n käyttäytymistä.

Ryhmän perustaminen ja Ruuhkahallinnan käyttöönotto

1. Siirry kohtaan Ruuhkahallinta
2. Klikkaa Luo uusi sääntö
3. Nimeä sääntösi
4. Valitse ryhmän tyypiksi CHARGER, joka määrittää ryhmän tyypiksi "Mixed AC/DC"
5. Lisätäksesi uusia tapahtumia sääntöön, valitse Lisää uusi tapahtuma

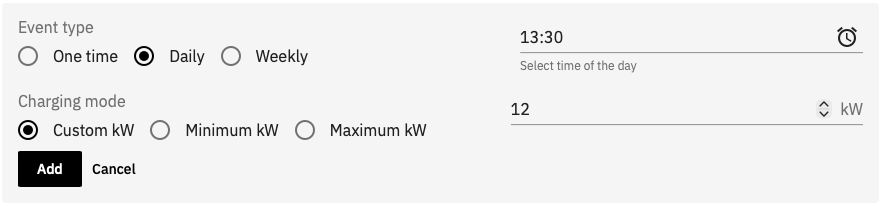

6. Tapahtumakalenteri avautuu. Ensin valitse Tapahtumatyyppi, joka määrittää milloin ja kuinka usein tapahtuma esiintyy. Sitten määritä Lataustila, joka kertoo, mitä tapahtuu kyseisenä aikana.




7. Kun Tapahtumatyyppi ja Lataustila on valittu ja määritelty, klikkaa Lisää, ja tapahtuma lisätään Tapahtumakalenteriin.
8. Voit jatkaa uusien tapahtumien lisäämistä nyt tai myöhemmin. Uusia tapahtumia voi lisätä sääntöön milloin tahansa.
9. Ruuhkahallinta sovelletaan EVSE-ryhmiin. Liittääksesi ryhmiä noudattamaan sääntöä, klikkaa Yhdistä lisää ryhmiä.

10. Valitse ryhmät, jotka haluat liittää sääntöön, ja klikkaa Yhdistä valitut ryhmät.
11. Klikkaa sivun alareunasta Tallenna. Ruuhkahallintasääntö on nyt luotu ja aktivoitu.
12. Sääntöjä voi poistaa käytöstä tai ottaa käyttöön Ruuhkahallintasääntöjen listaus-sivulla.

Vianetsintäopas

Jos epäilet, että Ruuhkahallinta ei ohjaa yhtä tai useampaa EVSE-laitetta oikein, tarkista seuraavat:

1. Onko EVSE liitetty ryhmään, joka on yhdistetty CM-sääntöön? Jos ei, liitä EVSE ryhmään ja varmista, että ryhmä on yhdistetty sääntöön.
2. Onko EVSE online-tilassa? Ruuhkahallinta on pilvipalvelu, joten EVSE:n tulee olla online ja yhteydessä Virran taustajärjestelmään vastaanottaakseen ohjauskäskyt.
3. Onko muita energianhallinnan toimintoja käytössä samanaikaisesti? Esimerkiksi jos Dynamic Load Management on päällä ja se pyytää EVSE:ltä alhaisempaa tehotasoa kuin Ruuhkahallinta, DLM:n pyynnöt priorisoidaan.
4. Näytetäänkö EVSE:t EnergyUI:ssa tuettuina (perustuki tai täydellinen tuki)? Jos ei, kyseistä asematyyppiä ei ole integroitu energiapalveluihin. Tässä tapauksessa ota yhteyttä Virran yhteyshenkilöösi.

Jos ongelmat jatkuvat, ota yhteyttä Virran tukeen osoitteessa support@virta.global. Muista liittää mukaan kaikki tiedot, jotka on kuvattu kohdassa "Ohjeet ongelmien raportointiin".

Ohjeet ongelmien raportointiin

Tarvitsemme perustiedot ongelmasta, jotta voimme tutkia sen huolellisesti. Ilmoita ainakin seuraavat tiedot ongelmaa raportoitaessa:

• Ongelman kuvaus: Miten ongelma ilmenee? Mikä vaikutus sillä on?
• Mitkä energiapalvelut olivat käytössä ongelman aikana?
• Tehtiinkö EVSE:n asetuksiin muutoksia?
• Oliko uusia palveluita otettu käyttöön ennen ongelman ilmenemistä?
• Havaintojen päivämäärä ja kellonaika. Tämä tieto on erittäin tärkeä yksityiskohtaisten lokien läpikäyntiä varten.
• EVSE:n merkki ja malli
• EVSE-tunnisteet
• Lataavien ajoneuvojen merkki ja malli
• Ajoneuvojen lataustila (SOC)
• Kuvaile toimesi vaihe vaiheelta. Jos mahdollista, liitä asiaankuuluvat OCPP-lokit toimiisi.

Tarvittavat käyttöoikeudet

Palveluiden käyttämiseen asiakkaan (CPO) tulee olla aktivoituna "Energy", "Dynamic Load Management" ja "Congestion management" -moduulit. Ruuhkahallintasääntöjen luomiseen ja muokkaamiseen Energy-käyttöliittymässä Virta Hub -käyttäjällä tulee olla "Admin" tai "Technician" -rooli.
