Hei ja tervetuloa!
Sitä mukaa kun sähköajoneuvot yleistyvät, tulee tehokkaasta ja skaalautuvasta latausinfrastruktuurista yhä kriittisempi osa asiakastyytyväisyyttä ja kustannustehokasta energianhallintaa. Dynamic Load Management -järjestelmä (DLM) tarjoaa tehokkaan keinon energian jakelun optimointiin ja asemasi verkkoyhteyden suojaamiseen tehden samalla kalliit infrastruktuuripäivitykset tarpeettomiksi.
Koska DLM jakaa sähköä latausasemien välillä älykkäästi ja reaaliajassa, saat irti maksimaalisen hyödyn olemassa olevasta sähkökapasiteetistasi. Tämä tarjoaa strategisen etulyöntiaseman mille tahansa useita latauspisteitä hallinnoivalle yritykselle.
Tässä oppaassa käymme läpi seuraavat seikat:
- Yleiskatsaus Dynamic Load Management -järjestelmään
- DLM-ryhmän perustaminen Virran alustalle
- Käytännön esimerkkejä DLM-järjestelmän käytöstä
- Datan visualisointi ja siirto
- DLM:n rajoitteet
- Edistynyt toiminto: DLM ja Virta Preconnect -ratkaisu
- Ongelmanratkaisu ja tuki
Aloitetaan.
1. Yleiskatsaus Dynamic Load Management -järjestelmään

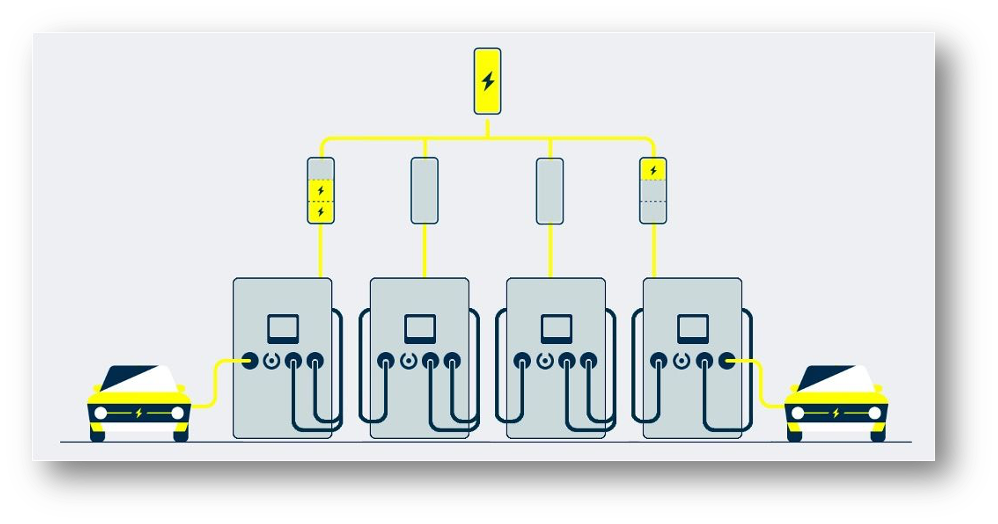

Dynamic Load Management (DLM) -järjestelmä optimoi latauskuormia kaksisuuntaisten sähköajoneuvolaturien välillä verkkoyhteyden ylikuormittumisen estämiseksi jakamalla saatavilla olevan virran:
- Tasaisesti vaihtovirtalaturien välillä.
- Suhteellisesti tasavirtalaturien välillä.
Koska prosessi on automatisoitu ja pilvipohjainen, muuta laitteistoa ei tarvita. Ainoat vaatimukset ovat:
- Laturien on tuettava OCPP 1.6-protokollaa.
- Laturien integrointi Virran energiapalveluihin tulee olla mahdollista
Keskeinen hallintaparametri on maksimivirtaluokitus, joka määrittää ylärajan samanaikaisten latausten virrankulutukselle ryhmän sisällä.
2. DLM-ryhmän perustaminen Virran alustalle
Varmista aluksi, että sinulla on vaaditut käyttäjäroolit energiapalveluiden muokkaamiseen. Konsultoi tätä artikkelia, jos haluat yksityiskohtaisempaa tietoa rooleista ja niiden tarjoamista oikeuksista.

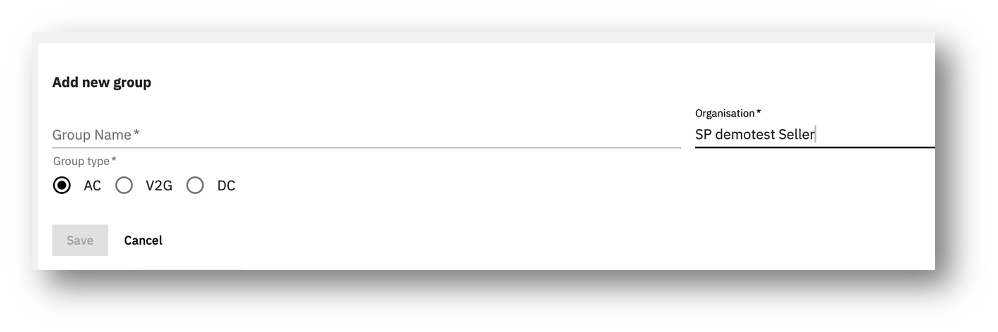

Vaihe 1: Luo DLM-ryhmä
- Navigoi osoitteeseen energy.virtaglobal.com.
- Mene Load Management -välilehdelle.
- Klikkaa Groups > Add new group.
- Tee seuraavat toimenpiteet:
- Valitse se organisaatio, joka omistaa laturit.
- Nimeä ryhmäsi.
- Valitse ryhmän tyyppi (AC tai DC).
- Klikkaa Save.
Vaihe 2: Lisää kaksisuuntaisia sähköajoneuvolatureita ryhmään
- Skrollaa ryhmänäkymässä kunnes löydät kohdan Connect EVSE.
- Saatavilla olevien laturien listasta:
- Klikkaa Connect lisätäksesi saatavilla olevat laturit.
- Jos haluat poistaa laturin, mene kohtaan Connected EVSEs ja klikkaa Disconnect.
- Kaikki muutokset tallentuvat automaattisesti

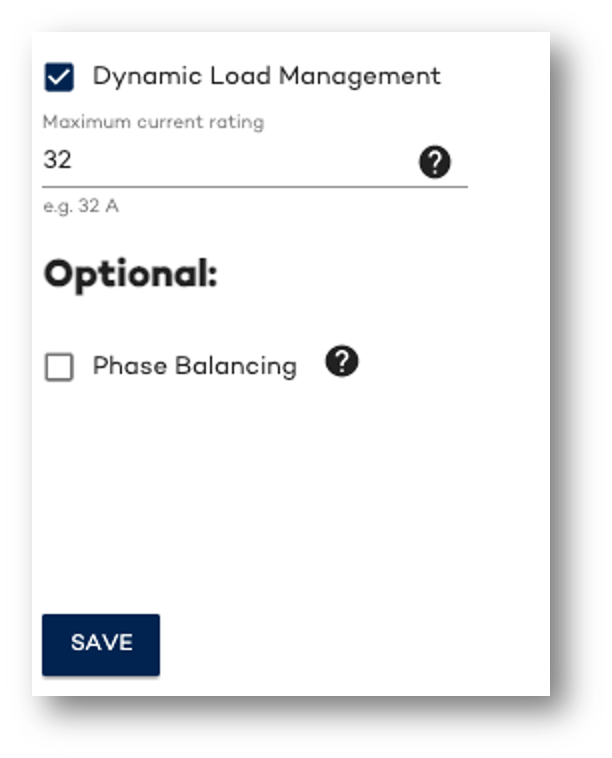

Vaihe 3: Aseta DLM-rajoitus
- Skrollaa sivun yläosaan.
- Mahdollista Dynamic Load Management -toiminto lisäämällä raksi ruutuun.
- Aseta ryhmän maksimivirtaluokitus (A).
- Kun olet klikannut Save, DLM-toiminto aktivoituu automaattisesti.
Uusi ryhmäsi on nyt aktiivinen ja näkyvillä ryhmälistassa (aakkosjärjestyksessä). DLM-toiminto voidaan kytkeä päälle ja pois milloin tahansa käyttöliittymän kautta.
3. Käytännön esimerkki: DLM vaihtovirtalatureille

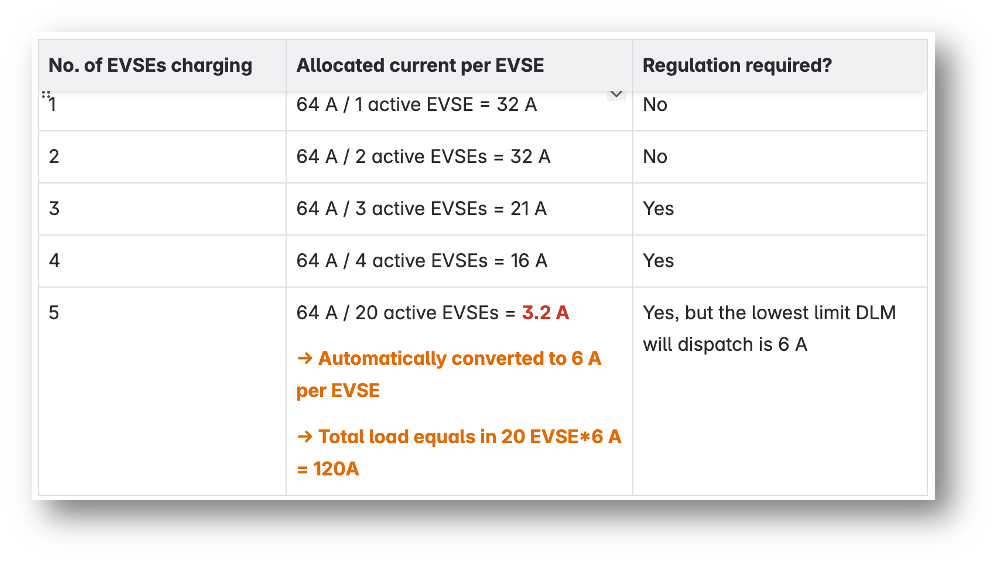

Asemalla on kolme vaihtovirtalaturia, joista jokainen on luokiteltu 32-ampeeriseksi (komivaiheinen). Jos aseman DLM-rajoite on asetettu 64 ampeeriin, kuorma jaetaan seuraavasti:
Aktiivisten laturien määrä | Virtaa/laturi | Säännöstely vaadittu? |
---|---|---|
1 | 64 A / 1 = 32 A | Ei |
2 | 64 A / 2 = 32 A | Ei |
3 | 64 A / 3 = 21 A | Kyllä |
4 | 64 A / 4 = 16 A | Kyllä |
20 | 6 A (pakotettu minimimäärä) | Kyllä |
Huomio: Kun useampi laturi on käytössä samanaikaisesti, DLM-järjestelmä varmistaa vähintään 6 ampeerin virransyötön per laturi myös tilanteissa, joissa matemaattinen laskutoimitus edellyttäisi pienempää virransyöttöä.
4. Datan visualisointi ja siirto
DLM-käyttöliittymä sisältää graafisen kojelaudan, joka näyttää:
- Latauskuormat
- Virransyötön ylärajat
- Mittariarvot (jos laturit tukevat)
Key Notes:
- Tiedot visualisoidaan mittariarvoina (current.import.L1/L2/L3 ja power.active.import), jotka raportoidaan.
Yli kolme kuukautta vanhoja tietoja ei tallenneta eivätkä ne ole siirrettävissä.
5. DLM:n rajoitteet
- Minimivirran pakottaminen: DLM lähettää minimissään kuusi ampeeria virtaa. Kolmivaiheisissa järjestelmissä tämä vastaa noin ~4.1 kW (6 A × 230 V × 3).
- Yhteydettömät laturit: DLM-järjestelmä ei voi hallita latureita, jotka eivät ole yhteydessä järjestelmään, vaan ne jatkavat lataamista viimeisempien saamiensa käskyjen mukaisesti.
- Yksivaiheinen hallinta: DLM-järjestelmä jakaa saman määrän virtaa kaikkiin vaiheisiin; se ei hallinnoi jokaista vaihetta erikseen.
6. Edistynyt toiminto: DLM ja Virta Preconnect -ratkaisu

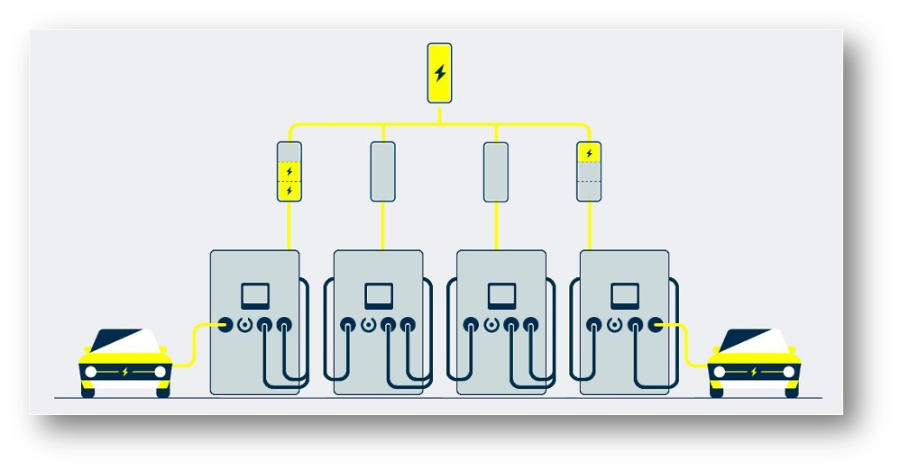

Preconnect-ratkaisu mahdollistaa älykkään jonottamisen:
- Jakaa virran tasaisesti kunnes minimivirransyöttö on saavutettu.
- Priorisoi latureita ensin sisään, ensin ulos -periaatteella.
- Pysäyttää matalan prioriteetin lataukset, jos virtaa ei ole riittävästi.
Esimerkki:
Jos ryhmälle saatavilla olevan virran yhteismäärä on 11 ampeeria ja minimäärä on asetettu 8 ampeeriin, ainoastaan yksi laturi voi toimia kerrallaan.
Mukautettu käyttötapaus:
Jos asema hyödyntää 32 ampeerin latureita, minimivirran asettaminen 32 ampeeriin saa aikaan ensin sisään, ensin ulos -tilanteen.
Tämä varmistaa:
- Maksimaalisen virransyötön per ajoneuvo.
- Reilun ja tehokkaan latausrotaation.
7. Ongelmanratkaisu ja tuki
Pikatarkistukset
- Varmista, että DLM-järjestelmä on käytössä.
- Varmista, että kaksisuuntaiset laturit ovat käytössä ja tukevat OCPP 1.6-protokollaa.
- Varmista, että latausasema on Powered by Virta -sertifioitu.
Lokitietojen läpikäynti
- Tarkista OCPP-loki konfigurointien ja mittaritietoraporttien varalta.
Ongelman raportoiminen
Kun otat yhteyttä asiakaspalveluun:
- Kuvaile ongelma yksityiskohtaisesti.
- Aktivoidut palvelut/moduulit.
- Viimeaikaiset konfiguraatiomuutokset.
- Asiaankuuluvat lokitiedot.
Yhteydenotto: Jätä palvelupyyntö Energy by Virta -tukilomakkeella.
Siinä kaikki!
Nyt tiedät:
- DLM-järjestelmän merkityksen latauskapasiteetin maksimoinnissa.
- Kuinka luoda ja hallinnoida DLM-ryhmiä Virta Energy -käyttöliittymän kautta.
- Standardi- ja edistyneen tason DLM-konfiguraatioiden hyödyt ja rajoitteet.
- Kuinka Preconnect-ratkaisu tehostaa toimintoja älykkään jonottamisen kautta.
- Kuinka suorittaa vianmääritys ja raportoida ongelmista tehokkaalla tavalla.
DLM on enemmän kuin pelkkä tekninen ominaisuus. Se on liiketoimintojen mahdollistaja, joka suojelee infrastruktuuri-investointiasi ja mahdollistaa skaalautuvan, tulevaisuuden tarpeet huomioivan tavan ladata sähköajoneuvoja.
