Tämä tukitiedote koskee Ruuhkien hallinta -palvelua, jota käytetään seuraavan käyttöliittymän kautta: https://energy.virtaglobal.com/.

Ruuhkien hallinta on yksi Virran älykkään energianhallinnan ratkaisuista. Ruuhkien hallinnan avulla on mahdollista luoda sääntöjä, joilla ohjataan EVSE-laitteille toimitettavan tehon määrää tietyn vuorokaudenajan perusteella. Ruuhkien hallinta mahdollistaa laajan EVSE-verkon keskitetyn hallinnan, jolloin samoja rajoituksia voidaan soveltaa useille latauspaikoille sijainnista riippumatta.

Ruuhkien hallinta tarjoaa seuraavat hyödyt asiakkaille, jotka haluavat optimoida EVSE-laitteiden sähkönkulutusta verkon kapasiteettirajoitusten ja sähköntuotannon perusteella:

• Vähentää sähkökustannuksia säätämällä EVSE-laitteiden sähkönkulutusta edullisen sähkön hinnan mukaan.
• Varmistaa eri lainsäädännön ja verkon rajoitusten noudattamisen moduloimalla sähkönkulutusta tiettyinä ajanjaksoina.
• Edistää uusiutuvien energialähteiden käyttöä verkossa sopeuttamalla EVSE-laitteiden sähkönkulutusta niiden saatavuuden mukaan.
• Suunnittele räätälöityjä latausaikatauluja hallitaksesi paremmin EVSE-laitteiden sähkönkulutusta yksittäisten asiakkaiden tarpeiden mukaan.

Mitä tässä artikkelissa käsitellään

Miten se toimii?

Ruuhkien hallinta perustuu joukkoon "sääntöjä", jotka sovelletaan tiettyihin EVSE-ryhmiin. Eri tapahtumatyypit ja lataustilat yhdistyvät näiden sääntöjen muodostamiseksi.

Tapahtumatyyppi määrittää, milloin sääntö otetaan käyttöön. Vaihtoehtoja ovat: Kerran, Päivittäin ja Viikoittain. Lataustila määrittää EVSE-laitteille toimitettavan tehon määrän. Yhden päivän aikana voidaan asettaa rajaton määrä tapahtumia.

On syytä huomata, että vaikka Ruuhkien hallinta on yhteensopiva sekä AC- että V2G-latauslaitteiden kanssa, ydintoiminnot vaihtelevat lataustyypin mukaan. Alla oleva taulukko esittelee AC EVSE-laitteiden käytettävissä olevat lataustilat.

Lataustilojen selitykset

Tila	Kuvaus
Tavoiteteho	Käyttäjä voi määritellä EVSE-laitteiden tavoitetehon. Käytettävät yksiköt: kW. Järjestelmän taustalla maksimiteho muunnetaan ensin virraksi* (koska useimpia AC-latureita voidaan säätää vain sähkövirran yksiköillä), ja sitten aseman ominaisuuksien mukaan saatavilla oleva latausvirta välitetään EVSE-laitteille joko change-configuration- tai set-charging-profile-pyyntöjen avulla. Lisätietoja EVSE-laitteiden tehotasojen säätämisestä löytyy kohdasta Rajoitukset.
Minimiteho	EVSE-laitteet asetetaan minimiteholle. Virta Hubissa minimiteho vastaa 6A per vaihe. Tämä johtuu siitä, että monilla sähköautoilla on kynnysarvoja, joiden alapuolella ne voivat lopettaa latauksen liian alhaisen virran vuoksi (lisätietoja PWM-signaalista). Usein tämä kynnys on alle 6A.Esimerkkejä eri asennusten teholähdöistä: Yksivaiheiset EVSE:t: 6A*230V = 1380W Kolmivaiheiset EVSE:t: 6A*230V*3 = 4140W
Paikallinen ohjaus	Ruuhkien hallinta ei enää ohjaa lataustapahtumia. Lataus jatkuu viimeisimmän CM:n pyynnön mukaisesti, kunnes jokin muu palvelu antaa EVSE-laitteelle uudet ohjeet. Keskeinen huomio on, että CM ei enää lähetä säätöjä EVSE-laitteille.

Kun säännöt on luotu, ne liitetään EVSE-laitteisiin yhdistämällä niihin tietty ryhmä tai ryhmät. Sääntöön voi liittää rajattoman määrän ryhmiä. Vaikka EVSE:t yhdistetään sääntöihin ryhmän kautta, säännöt vaikuttavat suoraan yksittäisiin EVSE-laitteisiin. Esimerkiksi sääntö "klo 15 alkaen latausteho rajoitetaan 5 kW:iin" tarkoittaa, että kukin EVSE voi ottaa enintään 5 kW tehoa.

Sääntöjen uudelleenkäytön logiikka

Ruuhkien hallinnan logiikka sisältää varmistusmekanismin tilanteisiin, joissa EVSE hylkää alkuperäiset pyynnöt tai menee offline-tilaan ennen uuden tapahtuman aktivoitumista. Tällä hetkellä aktiivinen tapahtuma lähetetään EVSE-laitteille uudelleen 2 minuutin välein. Tarpeettomien tietoliikennepyyntöjen välttämiseksi nämä pyynnöt rajoitetaan. Käytännössä, jos viimeisin pyyntö EVSE:lle vastaa nykyistä tapahtumaa, ei lisätoimia käynnistetä.

Uusien tapahtumien soveltamisessa EVSE-laitteisiin saattaa esiintyä muutaman minuutin viive, joka riippuu valvontasyklistä ja verkon laadusta.

Payloadit

Viestit virran säätämiseksi

OLETUS:

Koska Ruuhkien hallinta ei ole sidottu tiettyyn lataustapahtumaan (kuka ja mitä olet) vaan latauksen ajankohtaan, taustajärjestelmä käyttää älykästä latausprofiilia nimeltä TxDefaultProfile hallitakseen sähkövirran tasoja sen sijaan, että käytettäisiin tapahtumakohtaista TxProfile-profiilia. TxDefaultProfile on voimassa, kunnes se joko 1) poistetaan käyttämällä clear charging profile -komentoa, 2) korvataan pysyvästi toisella TxDefaultProfilella tai 3) ohitetaan väliaikaisesti TxProfile-profiililla. Lisätietoja näistä viesteistä löytyy OCPP 1.6 -protokollasta.

ASEMAT, JOISSA ON VANHOJA INTEGRAATIOITA:

Asemoille, joita ei ole testattu älykkäiden latausprofiilien kanssa tai jotka eivät tue niitä, käytämme change-configuration-pyyntöä yhdistettynä valmistajakohtaisiin avaimiin virran säätämiseksi.

Yksiköt

AC-asemien kanssa käytämme aina sähkövirran yksiköitä, koska monet AC-asemat eivät tue tehon säätöä.

Rajoitukset

Minimivirta/teho

Vaikka Ruuhkien hallinta sallii lataustehon ohjauksen, taustajärjestelmä muuntaa tehon aina virraksi, koska monia EVSE-laitteita ei voi ohjata tehon yksiköillä. Näissä muunnoksissa taustajärjestelmä noudattaa seuraavaa logiikkaa: palvelu ei anna virta-arvoa alle 6A.

Siksi latausvirtaa/tehoa ei voi asettaa tämän arvon alapuolelle. Koska nykyinen OCPP-toteutus ei salli yksittäisen vaiheen ohjausta, kuorma jakaantuu tasaisesti kaikille vaiheille. Minimiteho kuitenkin vaihtelee yksivaiheisten ja kolmivaiheisten asemien välillä seuraavasti:

• Kolmivaiheisessa asennuksessa minimiteho on 6A * (230V * 3) = 4140 W.

• Yksivaiheisessa asennuksessa se on 6A * 230V = 1380 W.

Yhteenvetona kaikki alle 6A arvot säädetään automaattisesti 6A:ksi taustajärjestelmässä. Lisäksi Ruuhkien hallinta ei tue lataustapahtumien keskeytystä tai tauottamista.

Muunoslogiikan vaikutus teholähtöön

• Vaikutus teholähtöön:
  • Kolmivaiheisessa lataustapahtumassa/asemassa minimiteho lasketaan kertomalla 6 ampeeria 230 voltilla kolmella, mikä on 4140 wattia.
  • Yksivaiheisessa lataustapahtumassa/asemassa se on 6 ampeeria kertaa 230 volttia, eli 1380 wattia.
• Yhtenäinen vaihekuorma: Maksimivirta kohdistetaan kaikille vaiheille, koska monissa latureissa ei ole mahdollista ohjata yksittäisiä vaiheita.
• Tehon säätörajoitukset:
  • Kun tehorajoitus asetetaan esimerkiksi 8 kW:iin, järjestelmä muuntaa tämän ensin virta-arvoksi olettaen kolmivaiheisen 230V-järjestelmän. Esimerkiksi 8 kW vastaa noin 11,6 ampeeria kolmivaiheisessa 230V-järjestelmässä.
  • Yksivaiheisissa järjestelmissä tämä muunnos johtaa alempaan todelliseen teholähtöön kuin tarkoitettu. Edellä mainitulla muunnoksella 11,6 ampeeria yksivaiheisessa järjestelmässä vastaa noin 2668 wattia eli 2,7 kW, ei koko 8 kW:ia.
• Tärkeimmät kohdat:
  • Minimivirta säädetään aina 6 ampeeriin.
  • Minimiteho vaihtelee yksivaiheisten ja kolmivaiheisten asennusten välillä.
  • Tehorajoitukset muunnetaan virraksi olettaen kolmivaiheinen järjestelmä, mikä vaikuttaa yksivaiheisten järjestelmien todelliseen teholähtöön.
  • Järjestelmä ei keskeytä tai tauota latausta.

Offline-tilassa olevat EVSE-laitteet

Koska Ruuhkien hallinta on pilvipohjainen ratkaisu, EVSE-laitteita, jotka ovat offline-tilassa, ei voi ohjata. Jos EVSE menettää internet-yhteytensä, se jatkaa latausta viimeisimmän hyväksytyn pyynnön mukaisesti ennen yhteyden katkeamista. CM aloittaa lataustapahtuman hallinnan uudelleen, kun EVSE muodostaa uudelleen online-yhteyden ja alkaa raportoida OCPP-tilamuutoksia taustajärjestelmälle.

Vaatimukset ja yhteensopivuus

Käytännön esimerkki Ruuhkien hallinnasta toiminnassa

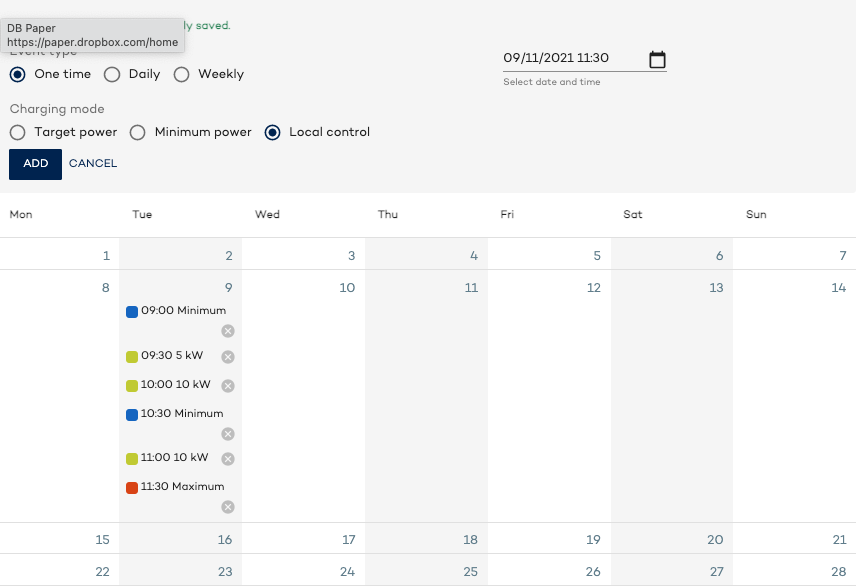

Säännöt luodaan kalenterityyppisellä työkalulla, kuten alla olevassa kuvakaappauksessa näkyy:

Tässä esimerkissä säännöt sovelletaan jokaiseen yksittäiseen EVSE-laitteeseen, joka on liitetty tähän sääntöön ryhmän kautta. Ensin EVSE:t ryhmitellään, ja sitten ryhmä liitetään sääntöön.

Kun sääntö aktivoituu, se lähettää vastaavan payload-viestin jokaiselle EVSE:lle, tarkoituksenaan säätää niiden virta-arvoa säädön mukaisesti. Voit seurata, miten EVSE:t reagoivat Ruuhkien hallintaan tarkastelemalla OCPP-lokeja tai katsomalla EnergyUI:n luomia graafeja mittarilukemista, joita EVSE:t raportoivat. Jälkimmäinen tapa tarjoaa tehokkaamman keinon analysoida EVSE-laitteiden käyttäytymistä.

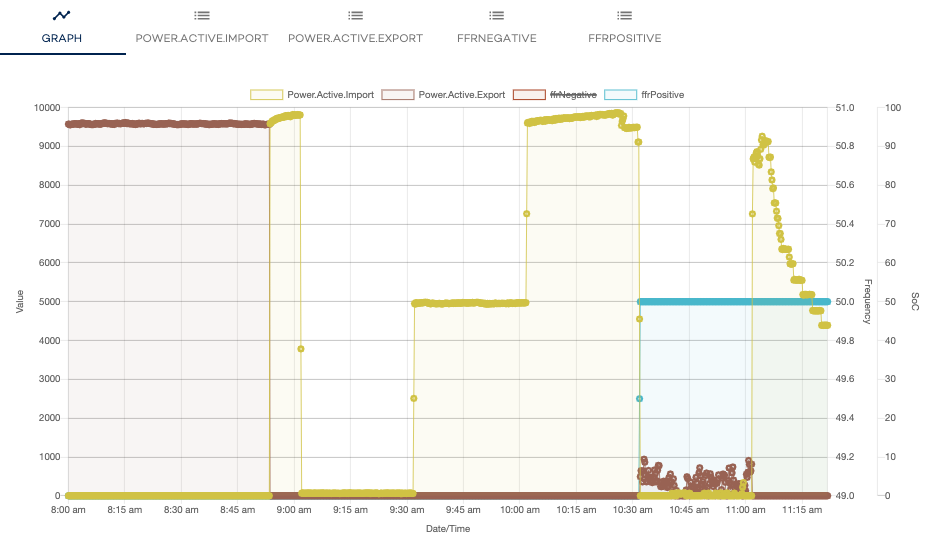

Tässä on esimerkki siitä, miten EVSE:n raportoimat mittarilukemat visualisoidaan:

Ryhmän perustaminen ja Ruuhkien hallinnan käyttöönotto AC-latauspisteille

1. Siirry kohtaan Ruuhkien hallinta
2. Klikkaa Luo uusi sääntö
3. Nimeä sääntösi
4. Valitse ryhmän tyypiksi LATAUSLAITE, joka määrittelee ryhmän tyypin AC:ksi
5. Lisätäksesi sääntöön uusia tapahtumia, valitse Lisää uusi tapahtuma

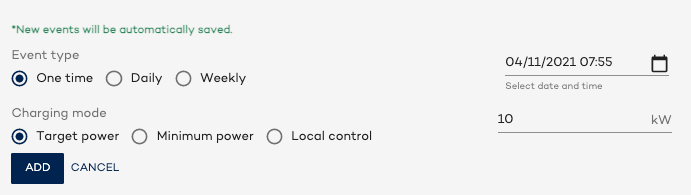

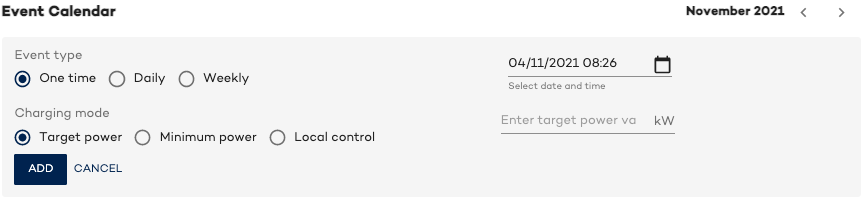

6. Tapahtumakalenteri avautuu. Valitse ensin Tapahtumatyyppi, joka määrittää milloin ja kuinka usein tapahtuma esiintyy. Määritä sitten Lataustila, joka määrittelee, mitä kyseisenä aikana tapahtuu.

7. Kun Tapahtumatyyppi ja Lataustila on valittu ja määritelty, klikkaa Lisää, jolloin tapahtuma lisätään Tapahtumakalenteriin.
8. Voit jatkaa uusien tapahtumien lisäämistä nyt tai myöhemmin. Voit lisätä tapahtumia sääntöön milloin tahansa.

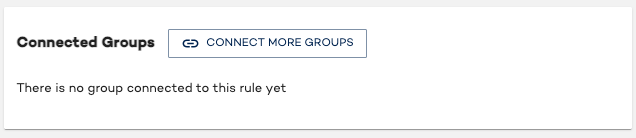

9. Ruuhkien hallinta sovelletaan EVSE-ryhmiin. Liittääksesi ryhmiä seuraamaan sääntöä, klikkaa Yhdistä lisää ryhmiä.

10. Valitse ryhmät, jotka haluat liittää sääntöön, ja klikkaa Yhdistä valitut ryhmät.
11. Klikkaa sivun alareunasta Tallenna. Ruuhkien hallinnan sääntö on nyt luotu ja aktivoitu.
12. Sääntöjä voi poistaa käytöstä tai ottaa käyttöön sivulla, jossa listataan kaikki Ruuhkien hallinnan säännöt.

Vianetsintäopas

Jos epäilet, että Ruuhkien hallinta ei ohjaa yhtä tai useampaa EVSE-laitetta, tarkista seuraavat asiat:

1. Onko EVSE liitetty ryhmään, joka on yhdistetty CM-sääntöön? Jos ei, yhdistä EVSE ryhmään ja varmista, että ryhmä on liitetty sääntöön.
2. Onko EVSE online-tilassa? Ruuhkien hallinta on pilvipohjainen palvelu, joten EVSE:n on oltava online-yhteydessä Virran taustajärjestelmään vastaanottaakseen ohjauskäskyt.
3. Onko muita energianhallinnan ominaisuuksia käytössä samanaikaisesti? Esimerkiksi jos sinulla on dynaaminen kuormanhallinta (DLM) käytössä ja se pyytää EVSE:ltä alhaisempaa tehoa kuin Ruuhkien hallinta, DLM:n pyynnöt priorisoidaan.
4. Näytetäänkö EVSE:t EnergyUI:ssa tuettuina (perustuki tai täysi tuki)? Jos eivät, kyseistä asematyyppiä ei ole integroitu energiapalveluihin. Tällöin ota yhteys Virran yhteyshenkilöösi.

Jos ongelmat jatkuvat, ota yhteyttä Virran tukeen osoitteessa support@virta.global. Muista liittää mukaan kaikki tiedot, jotka on kuvattu kohdassa "Ohjeet ongelmien raportointiin".

Ohjeet ongelmien raportointiin

Tarvitsemme perustiedot ongelmasta, jotta voimme tutkia sitä perusteellisesti. Ilmoita vähintään seuraavat tiedot ongelmaa raportoitaessa:

• Ongelman kuvaus: Miten ongelma ilmenee? Mikä vaikutus sillä on?
• Mitkä energiapalvelut olivat käytössä ongelman aikana?
• Tehtiinkö muutoksia EVSE-asetuksiin?
• Oliko uusia palveluita otettu käyttöön ennen ongelman ilmenemistä?
• Havaintojen päivämäärä ja kellonaika. Tämä tieto on erittäin tärkeä – sitä käytetään yksityiskohtaisten lokien läpikäymiseen.
• EVSE-laitteiden merkki ja malli
• EVSE-tunnisteet
• Lataavien ajoneuvojen merkki ja malli
• Ajoneuvon lataustila (SOC)
• Kuvaa toimesi vaihe vaiheelta. Jos mahdollista, liitä asiaankuuluvat OCPP-lokit toimiisi.

Vaadittavat käyttöoikeudet

Ruuhkien hallintaan pääsemiseksi käyttäjällä tulee olla rooli "V2G Congestion Management". Tämä rooli myönnetään tukitiimimme toimesta.
